多功能線加工機 BM603-S-3（20×200）
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
多功能母線加工機BM603-S-3（特殊定制）
一、主要性能特點
多功能母線加工機是我公司自行研發的專利產品（專利號：CN200620086068.7），主要功能為加工不同規格的銅、鋁母線，工作時只需選用相應的加工工位，就能方便快捷地實現對銅、鋁排進行沖孔（圓孔、長圓孔、方孔、異型孔）、折平彎、立彎、壓花、壓平等加工操作。
與傳統的母線加工相比，該產品其優、特點如下：
|
沖孔單元 |
剪切單元 |
折彎單元 |
工作環境 |
加、放油系統 |
控制系統 |
|
沖孔單元采用立柱式框架，可方便更換多種型號的模具。 |
剪切單元采用立柱式框架，受力合理，能有效證長期使用不變形 |
折彎單元采用整體結構，角度數控方式，操作簡便、精度高 |
本機采用雙層工作臺設計方案，真正做到三工位同時工作，互不影響 |
本機配帶自動加、放油系統，操作簡單方便 |
PLC控制，穩定可靠 |
各部分介紹
①沖孔單元：采用立柱式框架，受力合理，能有效保證長期使用不變形，模具安裝孔為數控加工，精度高壽命長，通過更換模具能完成沖圓孔、長圓孔、方孔、雙孔沖、四孔沖、壓花等工藝。

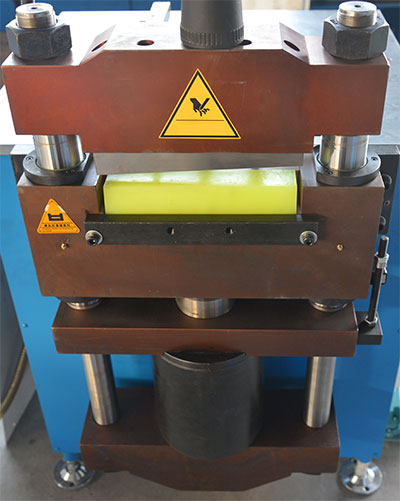

②剪切單元：采用立柱式框架，受力合理，能有效保證長期使用不變形，上刀和下刀垂直平行安裝，保證了剪口平整、采用單剪方式，剪切無廢料，可節省原材料。
③折彎單元：采用球墨鑄鐵一體鑄造開式結構，確保長期使用不變形。相比使用橫梁加螺絲固定的閉式結構，其模具簡單、更換方便、看折彎點更精準，通過更換模具可進行折平彎、折立彎、折彎管、壓線鼻、折銅棒等操作。
④控制面板、人機界面：軟件操作簡單，具有存儲功能，便于重復操作，加工控制采用數控方式，加工精度高。
例如下圖分別輸入L1、L2、L3、L4，設備自動計算下料長度、折彎角度、折彎點。避免人為使用計算器進行復雜計算，同時可以讓初學者不廢一根銅排做出和老師傅一樣的合格產品。
限位折彎
列表折彎
二、主要技術參數
|
名稱 |
材質 |
加工厚度×寬度（mm） |
最大沖孔 |
最大輸出力（KN） |
|
沖孔單元 |
銅/鋁 |
厚度：20×200 |
Ф35（厚度≤20mm） |
600 |
|
剪切單元 |
銅/鋁 |
厚度：20×200 |
600 |
|
|
折彎單元 |
銅/鋁 |
平彎：20×200 |
350 |
|
|
設備空載噪音 |
≤40dB |
折彎精度 |
±0.5° |
|
|
設備負載噪音 |
≤70dB |
|
|
|
三、隨機配件
沖孔模具5套（型號客戶自選）
平彎模具1套
壓花模具1套
隨機維修工具1套
樣件展示
